Anchor Windlass คืออะไร และเหตุใดเรือที่จริงจังทุกลำจึงจำเป็นต้องมี

อ สมอกระจก เป็นอุปกรณ์เชิงกลหรือเครื่องกลไฟฟ้าที่ติดตั้งอยู่บนหัวเรือซึ่งจะทำให้การยกสมอและโซ่ขึ้นลงโดยอัตโนมัติ และสำหรับเรือลำใดก็ตามที่ทอดสมอเป็นประจำในระดับความลึกเกิน 15 ฟุต นั่นไม่ใช่เรื่องหรูหราแต่เป็นสิ่งจำเป็น หากไม่มีสักอัน การดึงพุกและโซ่หนักๆ ด้วยมืออาจใช้เวลา 15–30 นาทีของความพยายามอันหนักหน่วง ในขณะที่มีกำลังขับเคลื่อนอยู่ สมอกระจก ทำงานเดียวกันให้เสร็จภายในเวลาไม่ถึง 3 นาทีด้วยการกดปุ่มเพียงปุ่มเดียว

คู่มือนี้ครอบคลุมทุกสิ่งที่คุณจำเป็นต้องรู้ สมอกระจกes : วิธีการทำงาน ประเภทใดที่เหมาะกับเรือแต่ละลำ วิธีเลือกเรือที่ถูกต้อง ข้อควรพิจารณาในการติดตั้ง เคล็ดลับการบำรุงรักษา และคำตอบสำหรับคำถามที่พบบ่อย

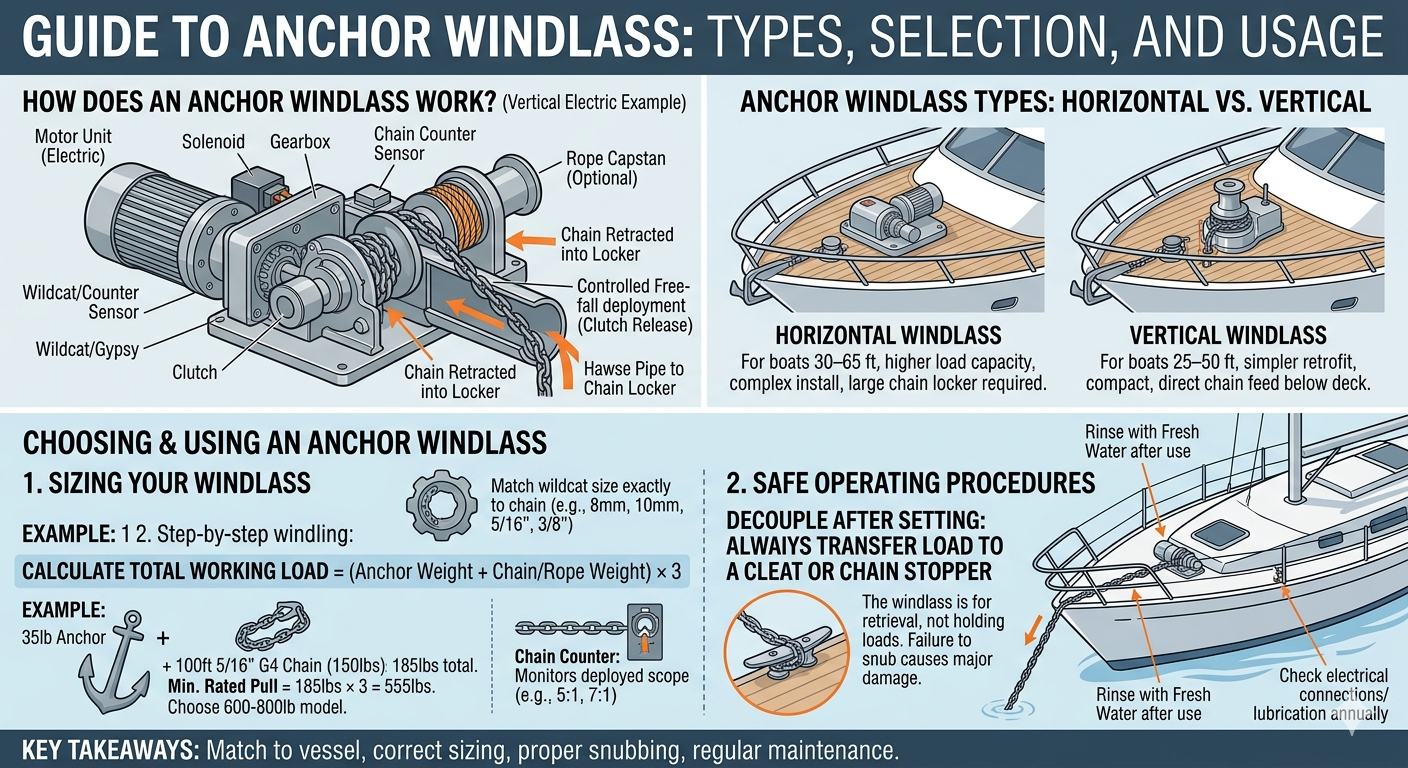

อchหรือ Windlass ทำงานอย่างไร?

อ สมอกระจก ทำงานโดยใช้กลอง (เรียกว่า ก แมวป่า or ยิปซี ) ที่จับยึดข้อต่อโซ่สมอหรือเชือก ขับเคลื่อนด้วยมอเตอร์ไฟฟ้า มอเตอร์ไฮดรอลิก หรือการทำงานด้วยมือ ส่วนประกอบหลักมีความตรงไปตรงมา แต่ต้องจับคู่อย่างถูกต้องกับระบบสมอเรือของคุณ:

• หน่วยมอเตอร์ — ไฟฟ้า (12V หรือ 24V DC) หรือแหล่งพลังงานไฮดรอลิกที่ขับเคลื่อนดรัม
• แมวป่า/ยิปซี — ดรัมฟันที่มีขนาดสำหรับจับเกรดและขนาดโซ่เฉพาะของคุณ (เช่น G4, G7, 8 มม., 10 มม.)
• กว้าน (ไม่จำเป็น) — กลองแนวตั้งสำหรับจัดการแนวท่าเรือหรือขี่เชือก
• กลไกคลัตช์ — ช่วยให้สามารถใช้งานพุกแบบตกอย่างอิสระโดยไม่ต้องเดินมอเตอร์
• เคาน์เตอร์แบบโซ่ — ติดตามจำนวน chain ที่ใช้งานเพื่อการคำนวณขอบเขตที่แม่นยำ

เมื่อผู้ปฏิบัติงานเปิดใช้งานกระจกบังลม (ผ่านปุ่มบนดาดฟ้า รีโมทควบคุมพวงมาลัย หรือสวิตช์เท้า) มอเตอร์จะหมุนแมวป่า ซึ่งจะยึดข้อต่อโซ่แล้วลากขึ้นไปบนล็อกเกอร์โซ่หรือจ่ายออกไปเหนือหัวเรือ

ประเภทของ กnchor Windlass: อันไหนที่เหมาะกับเรือของคุณ?

ด้านขวา สมอกระจก ประเภทจะขึ้นอยู่กับขนาดของเรือ แผนผังดาดฟ้า น้ำหนักของระบบสมอ และความพร้อมของกำลังไฟฟ้าเป็นหลัก มีสี่ประเภทหลักที่ต้องพิจารณา

1. เครื่องกว้านสมอแนวนอน

ก เครื่องกว้านสมอแนวนอน ติดตั้งแบบเรียบพร้อมกับดาดฟ้าและขับเคลื่อนดรัมบนแกนนอน โดยทั่วไปมอเตอร์จะซ่อนอยู่ใต้ดาดฟ้า ซึ่งช่วยลดความยุ่งเหยิงของดาดฟ้าและลดโปรไฟล์ของกระจกลมลง เหมาะสำหรับเรือใบที่มีกระดานอิสระต่ำหรือเรือใดๆ ที่ความสวยงามของดาดฟ้าเรือมีความสำคัญ โซ่จะวิ่งในแนวนอนผ่านดรัมและหย่อนลงในล็อกเกอร์โซ่ด้านล่างผ่านท่อแบบลาก โมเดลแนวนอนโดยทั่วไปมีความสามารถในการรับน้ำหนักที่สูงกว่า และเหมาะสำหรับเรือที่มีความสูงตั้งแต่ 30 ถึง 60 ฟุต

2. เครื่องกว้านสมอแนวตั้ง

ก เครื่องกว้านสมอแนวตั้ง มีดรัมแนวตั้ง (กว้าน) ที่ยื่นออกมาเหนือดาดฟ้า ชุดมอเตอร์ทั้งหมดติดตั้งอยู่ใต้กระดาน เหลือเพียงหัวกว้านขนาดกะทัดรัดที่มองเห็นได้ เนื่องจากโซ่ป้อนเข้าไปในตัวล็อคโซ่โดยตรง กระจกบังลมแนวตั้งจึงมีประสิทธิภาพเป็นพิเศษกับเรือยนต์โดยที่ตัวล็อคโซ่จะอยู่ใต้หัวเรือโดยตรง ติดตั้งง่ายบนชุดติดตั้งเพิ่มและเป็นที่นิยมบนเรือที่มีความสูงตั้งแต่ 25 ถึง 50 ฟุต

3. เครื่องกว้านสมอไฟฟ้า

การพักผ่อนทางทะเลส่วนใหญ่ สมอกระจกes ที่ขายวันนี้เป็นแบบไฟฟ้า ใช้ไฟ 12V หรือ 24V DC จากแบตเตอรีของเรือ กระจกบังลมไฟฟ้าติดตั้งง่าย ตอบสนองได้ดี และรองรับได้อย่างกว้างขวาง สำหรับเรือที่มีความสูงต่ำกว่า 45 ฟุต ระบบ 12V เป็นเรื่องปกติ ถังขนาดใหญ่จะได้รับประโยชน์จากระบบ 24V ซึ่งให้พลังงานเทียบเท่ากับกระแสไฟที่จ่ายเพียงครึ่งหนึ่ง ซึ่งช่วยลดความต้องการขนาดสายไฟและการสะสมความร้อน รุ่นไฟฟ้าทั่วไปใช้กระแสไฟ 60–250 แอมป์ที่โหลดสูงสุด ดังนั้นแบตเตอรี่สำรองที่แข็งแกร่งและสายเคเบิลที่มีขนาดเหมาะสม (มักจะ 2/0 AWG หรือใหญ่กว่า) จึงเป็นสิ่งจำเป็น

4. เครื่องกว้านสมอไฮดรอลิก

ก เครื่องกว้านสมอไฮดรอลิก ดึงกำลังจากระบบไฮดรอลิกของเรือ (โดยทั่วไปใช้ร่วมกับระบบบังคับเลี้ยว คันชัก หรืออุปกรณ์อื่นๆ) รุ่นไฮดรอลิกให้กำลังและความทนทานเป็นพิเศษ แทบไม่มีการสะสมความร้อนระหว่างการใช้งานเป็นเวลานาน และเป็นมาตรฐานสำหรับเรือที่สูงกว่า 60 ฟุตและเรือยนต์เชิงพาณิชย์ ข้อเสียคือความซับซ้อนในการติดตั้งที่มากขึ้นและความต้องการวงจรไฮดรอลิกที่มีอยู่หรือเฉพาะงาน

อchor Windlass Comparison: Horizontal vs. Vertical vs. Electric vs. Hydraulic

ตารางที่ 1: การเปรียบเทียบประเภทเครื่องกว้านสมอแบบเคียงข้างกัน ตามขนาดเรือ แหล่งพลังงาน ความจุ และต้นทุน

วิธีเลือกเครื่องกว้านสมอที่เหมาะสม: เกณฑ์การกำหนดขนาดหลัก

การเลือกสิ่งที่ถูกต้อง สมอกระจก เริ่มต้นด้วยการคำนวณภาระการทำงานทั้งหมดของระบบของคุณ — น้ำหนักรวมของพุก โซ่ และห่วงที่เครื่องกว้านต้องดึงกลับมา ตามหลักการทั่วไป ให้เลือกเครื่องกว้านที่มี a พิกัดภาระงานอย่างน้อย 3 เท่าของน้ำหนักอุปกรณ์ภาคพื้นดินทั้งหมด .

คู่มือการปรับขนาดทีละขั้นตอน

1. ชั่งน้ำหนักสมอของคุณ — ขนาดทั่วไป: 15 ปอนด์ (เรือ 25 ฟุต), 35 ปอนด์ (เรือ 35 ฟุต), 66 ปอนด์ (เรือ 45 ฟุต)
2. คำนวณน้ำหนักโซ่ — โซ่ G4 5/16" หนักประมาณ 1.5 ปอนด์/ฟุต; 3/8" G4 หนัก ~ 2.2 ปอนด์/ฟุต สำหรับโซ่ 3/8" ยาว 100 ฟุต จะเท่ากับ 220 ปอนด์
3. กdd shackle and swivel weight — ปกติ 2–5 ปอนด์
4. คูณด้วย 3 — สิ่งนี้ให้แรงดึงจัดอันดับขั้นต่ำของคุณ
5. ตรวจสอบความเข้ากันได้ของ Wildcat — จับคู่ขนาดของกังหันลม (เช่น 8 มม., 10 มม., 5/16", 3/8") ให้ตรงกับเกรดและเส้นผ่านศูนย์กลางของโซ่ของคุณทุกประการ
6. ตรวจสอบแรงดันไฟฟ้าและการเดินสายไฟ — สายยาวที่วิ่งจากแบตเตอรี่ถึงเครื่องกว้านเพิ่มความต้านทาน ขนาดสายเคเบิลตามนั้น (แรงดันตกไม่ควรเกิน 3%)

ตัวอย่าง: ก 40-foot sailboat with a 44 lb anchor 150 ft of 3/8" G4 chain (330 lbs) 3 lbs of hardware = 377 lbs total. Minimum windlass rating: 377 × 3 = 1,131 ปอนด์ . โมเดลที่มีพิกัดน้ำหนัก 1,200–1,500 ปอนด์จะเหมาะสม

อchor Windlass Installation: What You Need to Know

เหมาะสม สมอกระจก installation เป็นสิ่งสำคัญสำหรับทั้งประสิทธิภาพและความปลอดภัย - กระจกบังลมที่ติดตั้งไม่ดีอาจล้มเหลวภายใต้น้ำหนักบรรทุกหรือสร้างความเสียหายให้กับโครงสร้างดาดฟ้า ข้อควรพิจารณาที่สำคัญที่สุดมีดังนี้:

การติดตั้งโครงสร้าง

ต้องยึดกระจกบังลมเข้ากับพื้นที่เสริมของส่วนท้ายเรือ ซึ่งมักจะต้องใช้แผ่นรองหลังที่เป็นอะลูมิเนียมหรือสแตนเลสขนาด 1/4 นิ้วที่ด้านล่าง ห้ามติดตั้งกระจกบังลมกับไฟเบอร์กลาสที่ไม่ได้เสริมความแข็งแรงเพียงลำพัง สลักเกลียวทะลุที่ทำจากสแตนเลส (ขั้นต่ำ 3/8 นิ้ว) พร้อมด้วยแหวนรองขนาดใหญ่จะกระจายน้ำหนักไปทั่วแผ่นรองหลัง

การเดินสายไฟฟ้า

ไฟฟ้า สมอกระจกes ดึงกระแสสูง - มักจะ 100–250 แอมป์ที่จุดสูงสุด ใช้สายทองแดงเคลือบดีบุกเกรดมารีนที่ได้รับการจัดอันดับอย่างถูกต้อง โดยมีเซอร์กิตเบรกเกอร์หรือเซอร์กิตเบรกเกอร์/ฟิวส์ที่จัดไว้สูงกว่าระดับการดึงสูงสุดของเครื่องกว้านลม กระจกบังลม 1,000 วัตต์ 12 โวลต์ทั่วไปต้องใช้กระแสไฟต่อเนื่องประมาณ 85 แอมป์ และสูงถึง 150 แอมป์ที่แผงลอย โดยทั่วไปจะมีการระบุสายเคเบิล 2/0 AWG (หรือใหญ่กว่า) ในระยะ 20 ฟุต ติดตั้งเซอร์กิตเบรกเกอร์แบบแมนนวลไว้ที่แบตเตอรี่ทุกครั้งเพื่อปิดเครื่องฉุกเฉิน

การออกแบบล็อกเกอร์โซ่

โซ่จะต้องป้อนอย่างอิสระจากแมวป่าเข้าไปในล็อคเกอร์โซ่โดยไม่ซ้อนหรือติดขัด ล็อกเกอร์ควรมีขนาดใหญ่พอที่จะรองรับการขี่โซ่เต็มของคุณได้และยังมีพื้นที่สำหรับวางซ้อนตามธรรมชาติ รูระบายน้ำป้องกันการสะสมของน้ำ ซึ่งเพิ่มน้ำหนักและกัดกร่อนโซ่ การติดตั้งบางอย่างมีท่อโซ่พร้อมปลั๊กแบบถอดได้สำหรับการเข้าถึงโซ่ด้วยตนเอง

อchor Windlass Maintenance: Extending the Life of Your Equipment

การบำรุงรักษาอย่างสม่ำเสมอช่วยให้คุณ สมอกระจก ดำเนินงานได้อย่างน่าเชื่อถือเป็นเวลา 10-20 ปี การละเลยเป็นสาเหตุหลักของความล้มเหลวของกระจกบังลมในสภาพแวดล้อมทางทะเล

การตรวจสอบรายเดือน

• ล้างแมวป่า ถัง และพื้นผิวที่สัมผัสด้วยน้ำจืดหลังการใช้น้ำเค็ม
• ตรวจสอบโซ่เพื่อดูการยืดตัว การกัดกร่อน และการแตกร้าวของข้อต่อ — เปลี่ยนข้อต่อที่แสดงการยืดตัวมากกว่า 10%
• ตรวจสอบการยึดคลัตช์และให้แน่ใจว่าเบรก/ดรัมยึดอยู่ภายใต้แรงตึงแบบแมนนวล
• ตรวจสอบว่าการเชื่อมต่อไฟฟ้าทั้งหมดแน่นหนา ปราศจากการกัดกร่อน และปิดผนึกอย่างเหมาะสม

อnual Service

• ถอดแยกชิ้นส่วนตัวเรือนยิปซี/แมวป่า และอัดจารบีแบริ่งใหม่ด้วยจาระบีสำหรับเดินเรือแบบกันน้ำ
• ตรวจสอบแปรงมอเตอร์ (ในรุ่นที่มีแปรง) — เปลี่ยนเมื่อสวมใส่ให้เหลือน้อยกว่า 1/4 ของความยาวเดิม
• ตรวจสอบสลักเกลียวยึดทั้งหมดว่ามีการกัดกร่อนและแรงบิดที่เหมาะสมหรือไม่
• ทดสอบโซลินอยด์และคอนแทคเตอร์ ทำความสะอาดพื้นผิวสัมผัสหากมีรูพรุน
• ล้างและหล่อลื่นส่วนประกอบสเตนเลสที่เคลื่อนไหวทั้งหมดอีกครั้งด้วยสารยับยั้งการกัดกร่อน (เช่น ผลิตภัณฑ์ที่ทำจากลาโนลิน)

Chain Rode กับ Rope Rode: สิ่งที่เครื่องกว้านของคุณต้องการจัดการ

ทันสมัยที่สุด สมอกระจกes ได้รับการออกแบบมาเพื่อเป็นหลัก ขี่โซ่ แต่หลายรุ่นมีดรัมหรือกว้านเชือกแยกต่างหากให้ถือ ขี่เชือก หรือระบบผสม (โซ่-เชือก) ต่อไปนี้คือการเปรียบเทียบโดยย่อว่ารถม้าแต่ละประเภทต้องการอะไรจากกระจกบังลมของคุณ:

ตารางที่ 2: การเปรียบเทียบประเภทของพุกโรดและข้อกำหนดความเข้ากันได้ของกระจกบังลม

การใช้เครื่องกว้านสมอของคุณอย่างปลอดภัย: ขอบเขต การโหลด และแนวทางปฏิบัติที่ดีที่สุด

อ สมอกระจก เป็นเครื่องมือดึงข้อมูลและปรับใช้ — มันคือ ไม่ อุปกรณ์จอดเรือรับน้ำหนัก เมื่อตั้งพุกแล้ว ให้ยึดโซ่เข้ากับพุกคลีตหรือตัวหยุดโซ่โดยเฉพาะเสมอก่อนที่จะใส่กระจกบังลม การใช้ดรัมกระจกในการยึดเรือที่ทอดสมอทำให้เกิดความเครียดอย่างมากกับมอเตอร์และกระปุกเกียร์ และสามารถทำลายหน่วยได้อย่างรวดเร็ว

• ใช้ตัวหยุดโซ่หรือคลีตรูปโบว์ — หลังจากวางพุกแล้ว ให้หักโซ่เข้ากับคลีต เครื่องกว้านไม่มีอะไรอยู่ใต้ใบเรือหรือกำลังไฟฟ้า
• ปรับใช้ในการระเบิดที่มีการควบคุม — ใช้คลัตช์เพื่อการใช้งานแบบตกอย่างอิสระในน้ำตื้น ใช้โหมดปิดเครื่องในน้ำลึกเพื่อป้องกันการซ้อนของโซ่บนสมอ
• ห้ามเดินมอเตอร์ต่อเนื่องเกิน 2-3 นาที — ปล่อยให้ระบายความร้อนระหว่างรอบการดึงข้อมูลเพื่อป้องกันความร้อนสูงเกินไป (กระจกบังลมไฟฟ้าส่วนใหญ่ได้รับการจัดอันดับให้ทำงานเป็นระยะๆ ไม่ใช่งานต่อเนื่อง)
• รักษาขอบเขตขั้นต่ำ 5:1 — ในสภาวะสงบ จะต้องอยู่ที่ 5:1 (ความยาวโซ่ถึงความลึกของน้ำ) เป็นอย่างต่ำ แนะนำให้ใช้ 7:1 ในลมที่สูงกว่า 20 นอต
• ระวังอย่าให้โดนแมวป่าตลอดเวลา — โซ่วิ่งสามารถตัดนิ้วได้ทันที ใช้เฉพาะสวิตช์เท้าหรือรีโมทคอนโทรลระหว่างการใช้งาน

ปัญหาเครื่องกว้านสมอทั่วไปและวิธีแก้ไข

แม้จะได้รับการดูแลอย่างดี สมอกระจกes ประสบปัญหาเป็นครั้งคราว ต่อไปนี้เป็นปัญหาที่พบบ่อยที่สุดและแนวทางแก้ไข:

ตารางที่ 3: ปัญหากระจกบังลมสมอทั่วไป สาเหตุ และวิธีแก้ปัญหาที่แนะนำ

คำถามที่พบบ่อยเกี่ยวกับ Anchor Windlases

สรุป: Anchor Windlass คุ้มค่ากับการลงทุนหรือไม่?

กbsolutely — and for any boater anchoring regularly in more than 15 feet of water with a chain rode, an สมอกระจก เป็นหนึ่งในการอัพเกรดที่มีมูลค่าสูงสุดที่มีอยู่ ความแตกต่างระหว่างการลากโซ่และพุกด้วยมือยาว 200 ฟุต (น้ำหนักรวม 250–400 ปอนด์) และการกดปุ่มเพื่อดึงโซ่กลับมาภายใน 90 วินาทีนั้นมีความแตกต่างอย่างมากในแง่ของความเครียดทางกายภาพ ความปลอดภัยของลูกเรือ และประสิทธิภาพในการทอดสมอ

กุญแจสำคัญในการได้รับมูลค่าทั้งหมดคือขนาดที่เหมาะสม การติดตั้งที่ถูกต้อง ข้อกำหนด wildcat-to-chain ที่ตรงกัน และการบำรุงรักษาที่สม่ำเสมอ กระจกบังลมขนาดเล็กที่ทำงานหนักเกินไปจะล้มเหลว หน่วยที่มีขนาดถูกต้องซึ่งล้างและบำรุงรักษาเป็นประจำจะให้บริการได้อย่างน่าเชื่อถือมานานหลายทศวรรษ

ไม่ว่าคุณจะอัพเกรดเรือที่มีอยู่หรือติดตั้งเรือใหม่ ใช้เวลาในการคำนวณน้ำหนักรวมของอุปกรณ์ตกปลา เลือกเรือที่ถูกต้อง สมอกระจก (แนวนอนหรือแนวตั้ง ไฟฟ้าหรือไฮดรอลิก) ตรวจสอบความเข้ากันได้ของ Wildcat กับโซ่ของคุณ และวางแผนการติดตั้งระบบไฟฟ้าของคุณอย่างรอบคอบ ถูกต้องแล้วคุณ สมอกระจก จะเป็นหนึ่งในอุปกรณ์ที่เชื่อถือได้และน่าชื่นชมมากที่สุดบนเครื่อง
